引言：啟動流程的詳細解析

嵌入式系統的啟動流程看似是教科書式的步驟堆砌，實則暗藏硬件協同、安全攻防的復雜邏輯。這篇文章我將以ARM Cortex-A/M雙架構對比為切入點，結合工業級SoC設計案例與自研Bootloader開發經驗。

一、啟動流程的本質

嵌入式系統的啟動流程是硬件與軟件協同的非常精密且復雜的問題，那我們先來設想一下啟動時可能遇到的問題：

1. 硬件初始化：上電瞬間，所有硬件模塊處于未定義狀態（如時鐘未校準、內存未配置）

2.  代碼執行：在內存控制器初始化前，如何加載并執行程序（依賴芯片內置SRAM和BootROM）。

二、 啟動流程

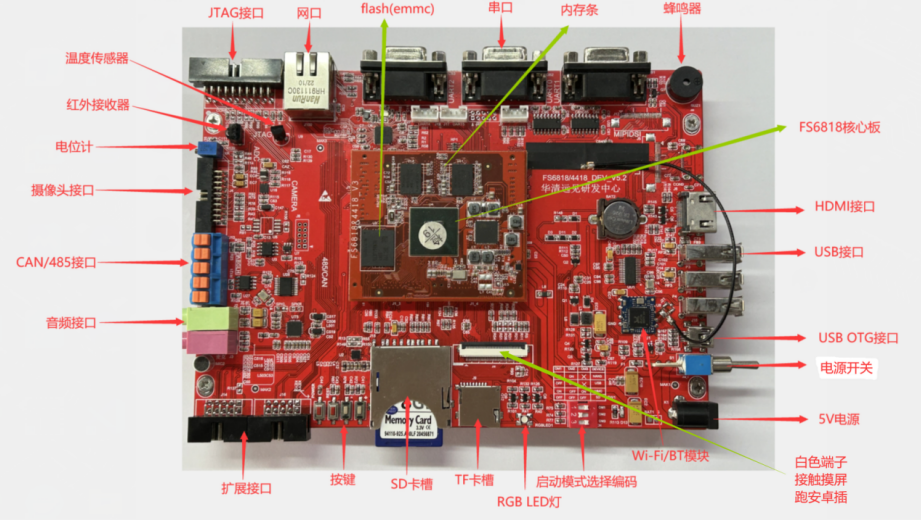

對于啟動流程而言，我大致分為以下六個階段，下面就以我們?nèi)A清遠見的ARM開發板為例進行講解

開發板以（以Cortex-A53 + Linux為例）

階段1：BootROM——芯片的“基因代碼”

· 觸發條件：電源穩定（Power-On Reset, POR）或硬件復位信號。

· 核心任務：

· 檢測啟動介質：通過熔絲位（eFUSE）或BOOT引腳電平選擇啟動源（如SD卡、eMMC、UART）。

· 加載一級引導程序（SPL）：從存儲設備的固定偏移（通常為1KB）讀取至芯片內置SRAM。

· 技術細節：

· 典型SRAM容量：64KB（如STM32MP157的SYSRAM）。

· 安全機制：部分高端芯片支持BootROM驗簽（RSA-2048 + SHA-256）。

階段2：SPL（Secondary Program Loader）——硬件喚醒者

· 執行環境：在SRAM中運行，無內存管理單元（MMU）支持。

· 關鍵操作：

1. 時鐘樹配置：

· 初始化PLL鎖相環（如設置主頻為800MHz，誤差<0.1%）。

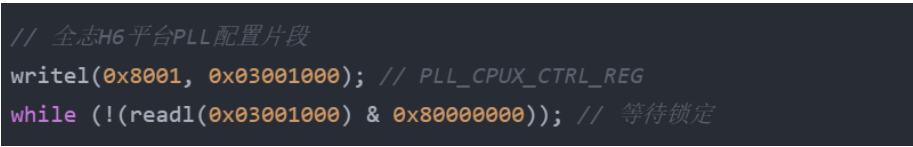

以一下代碼為例：

DDR初始化：

· 根據顆粒型號（如美光MT41K256M16TW-107）配置時序參數：

外設基礎配置：

· 初始化調試串口（UART0，波特率115200）。

· 啟用看門狗（WDT）防止啟動卡死。

階段3：U-Boot——系統啟動的“指揮中樞”

· 內存布局：運行于DDR中，支持設備樹（DTS）和動態加載。

· 核心功能鏈：

1. 設備樹解析：

· 加載.dtb文件，動態修改節點（如調整GPIO復用模式）。

2. 內核加載：

· 從存儲設備讀取zImage至內存（如地址0x80008000）。

· 驗證內核簽名（可選Secure Boot流程）。

3. 啟動參數傳遞：

· 通過ATAG或FDT傳遞參數（如root=/dev/mmcblk0p2）。

· 調試技巧：

1. 使用bdinfo查看內存映射。

2. 通過bootelf命令直接啟動ELF格式內核。

階段4：Linux內核——系統的“靈魂注入”

· 啟動時序分解：

1. 匯編初始化（head.S）：

· 切換CPU模式（ARM→SVC模式）。

· 設置臨時頁表（恒等映射）。

2. C語言入口（start_kernel()）：

· 初始化調度器（sched_init()）。

· 掛載根文件系統（vfs_caches_init()）。

3. 用戶空間橋接：

· 創建第一個用戶進程（init_task，PID=1）。

階段6：安全啟動擴展（可選）

· 信任鏈構建：

· 硬件安全模塊：

· 使用eFUSE存儲公鑰哈希。

· 啟用TrustZone隔離安全世界（如OP-TEE框架）。

一、實戰案例

1. BootROM階段（0~50ms）：

· 檢測GPIO引腳電平，選擇SD卡作為啟動源。

· 加載SPL至VideoCore IV處理器的L2緩存。

2. SPL階段（50~200ms）：

· 初始化LPDDR4內存（頻率2133MHz）。

· 通過Mailbox協議喚醒ARM Cortex-A72核心。

3. U-Boot階段（200~500ms）：

· 加載bcm2711-rpi-cm4.dtb 設備樹文件。

· 傳遞console=ttyAMA0參數啟用串口控制臺。

4. 內核啟動階段（500~1500ms）：

· 初始化BCM2711的PCIe控制器。

· 掛載ext4格式的根文件系統。

二、啟動時間優化方案

1. 硬件層加速：

· 使用XIP（Execute-In-Place）閃存減少加載延遲。

· 啟用DDR自刷新模式（SRAM保持?jǐn)?shù)據，快速喚醒）。

2. 固件層瘦身：

· 裁剪U-Boot功能（移除USB、網絡等非必要驅動）。

· 預計算DDR時序參數，避免運行時校準。

3. 內核層優化：

· 關閉調試選項（CONFIG_DEBUG_KERNEL=n）。

· 使用LZ4壓縮內核（解壓速度比gzip快300%）。
