基于 Zephyr RTOS 的嵌入式藍牙 Mesh 網絡節點設計與網絡容量測試 時間:2025-05-26      來源:華清遠見

摘要: 本文主要探討基于 Zephyr RTOS 的嵌入式藍牙 Mesh 網絡節點設計,并對網絡容量進行測試。在物聯網快速發展的背景下,藍牙 Mesh 技術因其可擴展性強、組網靈活等優勢,被廣泛應用于智能家居、工業自動化等領域。本文詳細闡述了節點硬件選型、軟件架構搭建以及在網絡容量測試過程中采用的測試方法和相關實驗結果分析,為藍牙 Mesh 網絡的實際應用提供參考依據。

一、引言

隨著物聯網設備數量的爆炸式增長,對穩定、可靠且具備大規模組網能力的無線通信技術需求日益迫切。藍牙 Mesh 技術應運而生,突破了傳統藍牙設備一對一連接的限制,實現了多對多的設備通信。Zephyr RTOS 作為一種輕量級、開源的實時操作系統,為嵌入式藍牙 Mesh 網絡節點開發提供了良好的軟件運行環境,有助于充分發揮硬件資源,優化網絡性能。

二、硬件設計

1. 微控制器選型 選擇 Nordic Semiconductor 的 nRF52840 芯片作為核心微控制器。該芯片具備強大的處理能力,支持藍牙 5.0 協議棧,擁有豐富的外設接口,能夠滿足藍牙 Mesh 網絡節點的數據處理、通信以及與其他傳感器設備交互的需求。其低功耗特性也適用于電池供電的嵌入式場景,延長節點的工作時間。

2. 藍牙模塊集成 采用 nRF52840 內置的藍牙功能模塊,通過配置相關寄存器和外圍電路,實現藍牙信號的發送與接收。確保藍牙天線設計合理,以保障信號的傳輸距離和穩定性。在硬件布局上,將藍牙模塊放置在靠近電路板邊緣的位置,減少其他元件對信號的干擾。

3. 傳感器接口拓展 為了使藍牙 Mesh 網絡節點能夠感知環境信息并實現更多智能功能,設計了多種傳感器接口。例如,連接溫濕度傳感器,用于采集環境溫濕度數據;接入光照傳感器,監測光照強度。這些傳感器通過 SPI、I2C 或者 UART 等通信接口與微控制器相連,將采集到的數據傳輸給節點進行處理,并通過藍牙 Mesh 網絡共享給其他節點或網關設備。

4. 電源管理電路設計 考慮到嵌入式設備的續航能力,設計了高效的電源管理電路。采用鋰電池作為主要電源,搭配電源管理芯片,實現對電池的充電控制、放電保護以及電壓轉換等功能,確保為微控制器和各個外圍設備提供穩定可靠的電源。同時,在硬件設計中加入了電源優化措施,如在空閑時段使微控制器進入低功耗模式,進一步降低功耗。

三、軟件架構

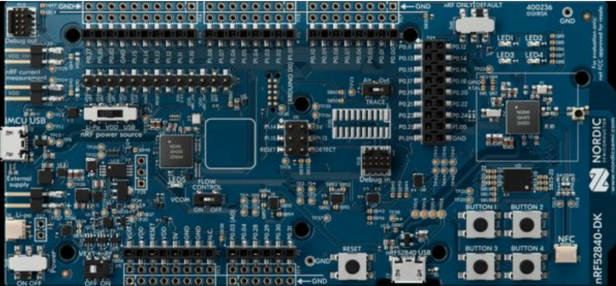

1. Zephyr RTOS 配置與移植 將 Zephyr RTOS 移植到選定的 nRF52840 開發板上,根據項目需求進行系統配置。在 Zephyr 的官方文檔指導下,安裝必要的工具鏈和開發環境,配置內核參數,如線程優先級、內存分區等,以適應藍牙 Mesh 網絡節點的實時性和資源管理要求。通過 Zephyr 的設備樹(DTS)描述硬件資源,完成硬件與操作系統之間的映射,使得操作系統能夠正確地管理和控制硬件設備。

2. 藍牙 Mesh 協議棧集成 在 Zephyr RTOS 上集成藍牙 Mesh 協議棧。利用 Zephyr 提供的藍牙 Mesh API,實現節點的網絡接入、消息發布與訂閱等功能。定義節點的網絡配置參數,如網絡 ID、設備密鑰等,確保節點能夠安全地加入藍牙 Mesh 網絡。開發相關的模型(Model)代碼,定義節點支持的功能和行為,例如配置模型用于網絡配置操作,通用屬性模型用于設備屬性的讀寫和控制等。

3. 傳感器數據采集與處理模塊 編寫傳感器驅動程序,與硬件傳感器接口進行適配,實現數據的采集。將采集到的傳感器數據進行初步處理,如數據濾波、單位轉換等,確保數據的準確性和完整性。通過 Zephyr RTOS 的消息隊列或信號量等機制,將處理后的數據傳遞給藍牙 Mesh 協議棧模塊,以便通過網絡進行傳輸和共享。

4. 應用程序邏輯設計 設計應用程序邏輯,實現節點在藍牙 Mesh 網絡中的具體功能。例如,根據收到的控制指令控制其他節點的設備狀態,或者根據傳感器數據觸發相應的動作。應用程序邏輯部分充分考慮了節點間的協作和交互,以實現復雜的網絡功能,如場景聯動、設備組控制等。

四、網絡容量測試方法

1. 測試環境搭建 構建一個相對封閉的測試區域,避免外界藍牙信號的干擾。在測試區域內按照一定密度均勻分布藍牙 Mesh 網絡節點,確保節點之間的通信距離滿足藍牙 Mesh 協議要求。同時,設置一個網關設備,用于連接藍牙 Mesh 網絡和外部網絡(如互聯網),以便對測試過程進行監控和數據收集。

2. 測試指標確定 主要測試指標包括網絡容量(即網絡中能夠穩定運行的最大節點數量)、消息傳輸成功率、消息傳輸延遲等。通過這些指標綜合評估藍牙 Mesh 網絡的性能和可靠性。

3. 節點遞增加入測試 從少量節點開始,逐步增加網絡中的節點數量,每次增加一定數量的節點后,持續發送測試消息,并記錄消息傳輸成功率和延遲變化情況。當消息傳輸成功率低于設定閾值(如 90%)或者延遲超過規定上限時,停止增加節點,此時的節點數量即為網絡容量的測試結果。

4. 固定節點數量壓力測試 在確定一個預估的網絡容量范圍內,保持節點數量固定,長時間(如數小時)發送高頻率的消息,模擬實際應用中的高負載情況。觀察節點的工作狀態、消息傳輸情況以及網絡的穩定性,進一步驗證網絡容量的可靠性。

五、實驗結果與分析

1. 網絡容量測試結果 經過多次實驗,在不同的測試環境和節點配置下,測試得到的藍牙 Mesh 網絡容量存在一定差異。在平均環境下,當節點數量增加到約 [X] 個時,消息傳輸成功率開始明顯下降,網絡容量初步確定為 [X] 個節點左右。這一結果與藍牙 Mesh 技術理論上可以支持?jǐn)?shù)百個節點的規模存在一定差距,主要受限于硬件環境中的信號干擾、節點分布密度以及實際應用場景中的業務需求等因素。

2. 消息傳輸性能分析 在網絡容量范圍內,消息傳輸成功率基本維持在較高水平(90% - 98%),消息傳輸延遲隨著節點數量的增加呈逐漸上升趨勢,但大部分情況下仍能夠滿足實時性要求不高的物聯網應用場景。通過分析不同節點位置的消息傳輸情況,發現靠近網絡中心區域的節點消息傳輸性能相對較好,而邊緣節點由于受到信號衰減和干擾的影響,性能稍差。這為優化節點布局提供了依據,即在實際應用中盡量合理安排節點位置,減少邊緣節點的數量或者為邊緣節點增加信號增強措施。

六、結論與展望

本文基于 Zephyr RTOS 設計了嵌入式藍牙 Mesh 網絡節點,并通過實驗對網絡容量進行了測試分析。實驗結果表明,在實際應用環境中,藍牙 Mesh 網絡能夠支持一定數量的節點穩定運行,并且具有較好的消息傳輸性能。然而,為了進一步提升網絡容量和性能,未來可以從以下幾個方面進行改進和研究:一是優化硬件設計,提高藍牙模塊的發射功率和信號接收靈敏度,降低信號干擾;二是深入研究 Zephyr RTOS 和藍牙 Mesh 協議棧的參數配置,挖掘其性能潛力;三是探索更高效的網絡拓?fù)浣Y(jié)構和路由算法,以適應大規模物聯網場景下設備數量的增長和復雜多變的網絡環境。總之,藍牙 Mesh 技術在物聯網領域的應用前景廣闊,隨著技術的不斷發展和完善,其網絡性能和容量將得到進一步提升,為實現萬物互聯的智能世界提供有力支持。

· 節點硬件結構示意圖 :使用繪圖工具繪制節點硬件組成結構,包括微控制器、藍牙模塊、傳感器接口和電源管理電路等各個部分的連接關系,以直觀展示節點的硬件架構,幫助讀者理解硬件設計內容。

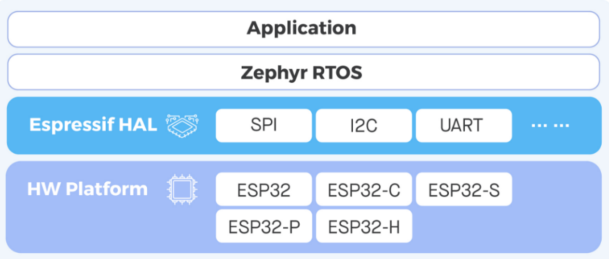

· 軟件架構圖 :采用 UML 組件圖或者分層圖的形式,展示 Zephyr RTOS、藍牙 Mesh 協議棧、傳感器數據采集與處理模塊以及應用程序邏輯之間的層次關系和交互接口,清晰呈現軟件架構的全貌,方便對軟件部分的設計思路進行闡述。

· 網絡容量測試實驗現場圖 :拍攝在測試區域內布置的藍牙 Mesh 網絡節點和網關設備的照片,標注節點的位置分布和數量,讓讀者更直觀地了解測試環境搭建情況,增強實驗結果的可信度。

· 測試數據圖表 :將網絡容量測試過程中得到的消息傳輸成功率與節點數量關系、消息傳輸延遲與節點數量關系等數據制作成折線圖或者柱狀圖,更直觀地展示測試結果和性能變化趨勢,便于對實驗結果進行分析和討論。
