Zigbee物聯網組網
時間：2018-09-27 來源：未知
物聯網的核心和基礎是互聯網，物聯網是在互聯網基礎上的延伸和擴展的網絡，然而在物聯網當中基于海量數據的無線傳感網是物聯網極具代表的網絡之一，其用戶端延伸和擴展到了任何物品與物品之間，進行信息交換和通信。
硬件設備及連接：
(1)M0物聯網平臺作為終端節點。
(2)Zigbee模塊作為協調器。

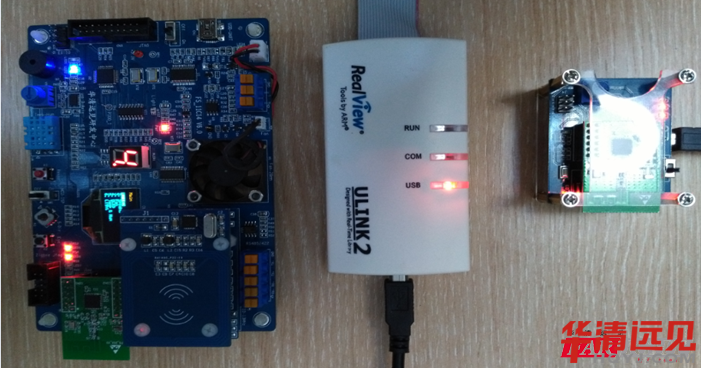

(3)Ulink2燒寫器負責設備程序燒寫工作。
1. 物聯網IDE開發環境搭建
Keil5開發環境，ulink2驅動程序，串口驅動程序，IAR Zigbee開發環境。
2.物聯網平臺M0介紹與使用
M0平臺外設資源
• 處理器LPC11C14;
• 主頻高50MHz，外接12MHz晶體，實際工作48MHz;
• 32KB Flash，8KB SRAM;
• 1個I2C接口的256KB EEPROM，1個SPI接口的256KB Flash;
• 1個MCU片上的UART接口，通過板上的USB轉換后可與PC或其他裝置連接。
• 2個擴展UART接口
• 1個I2C總線接口，2個SPI總線接口
• 1個CAN總線接口
• 1個RS-485/RS-422可選雙功能接口
• 2路ADC輸入
• 1個128×64點陣OLED雙色(黃和藍)顯示屏

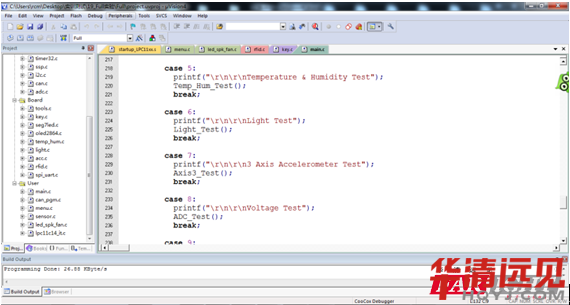

3.物聯網平臺M0程序燒寫
編寫測試程序：
程序源碼片段：
case KEY_SEL:
//觸發按鍵分支判斷為Zigbee發送數據
switch(menu.numb)
//菜單觸發分支判斷選擇Zigbee控制菜單
{
case 1:
//開關語句1負責通過Zigbee節點發送數據到Zigbee協調器"Hello ZigBee! "
ZigBee_PutString("Hello ZigBee! ");
//調用ZigBee_PutString()Zigbee通訊接口實現數據的發送工作
printf("\r\nSend Hello ZigBee! ");
//底層調試打印
break;
case 2:
//開關語句2負責通過Zigbee節點發送數據到Zigbee協調器"FAN On "
ZigBee_PutString("FAN On ");
//調用ZigBee_PutString()Zigbee通訊接口實現數據的發送工作
printf("\r\nSend Turn on FAN ");
//底層調試打印
break;
case 3:
//開關語句3負責通過Zigbee節點發送數據到Zigbee協調器"FAN Off "
ZigBee_PutString("FAN Off ");
//調用ZigBee_PutString()Zigbee通訊接口實現數據的發送工作
printf("\r\nSend Turn off FAN ");
//底層調試打印
break;
default:
break;
}
delay_ms(250);
break;
…
4.物聯網平臺M0 Zigbee組網實驗實施
組網和實施相結合

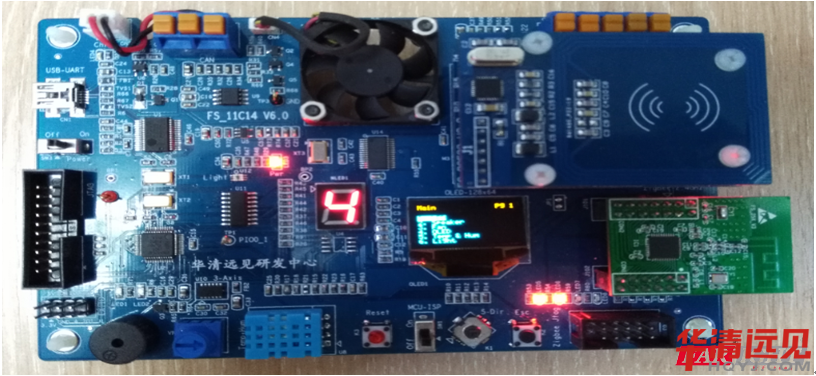

物聯網協調器組網效果：單板D8 Led亮

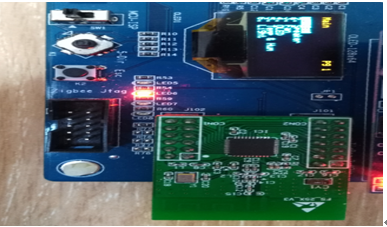

物聯網終端節點組網效果： 單板Led6亮

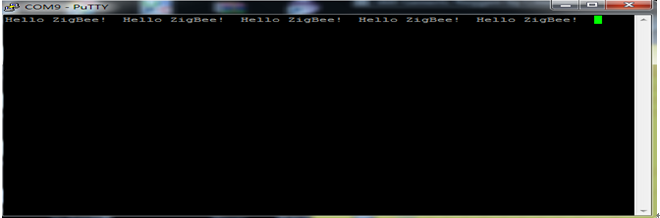

物聯網Zigbee組網數據通訊可以看到終端的串口有數據出現說明通訊成功!
