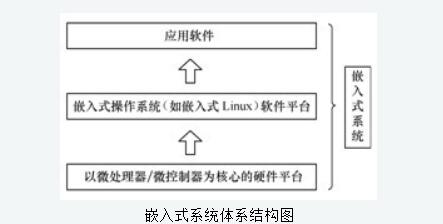

嵌入式系統是最近非�；鸨�的，幾乎所有電子設備都有嵌入式系統，嵌入式系統主要由嵌入式微處理器、外圍硬件設備、嵌入式操作系統以及用戶應用軟件等部分組成，其體系結構如下圖所示。



從該圖中可以清楚地看到嵌入式系統體系結構上下層之間的關系。其中，硬件平臺包括嵌入式處理器和外圍設備，它們位于嵌入式系統結構中的底層;嵌入式操作系統與通用操作系統的功能類似，為用戶屏蔽硬件底層的具體細節，提供了一個透明的操作空間;而應用軟件則是位于嵌入式操作系統之上的，當然，用戶也可以直接在嵌入式操作系統之上進行開發。

本文主要來介紹一下嵌入式系統的硬件架構，也就是嵌入式處理器以及外圍設備的相關知識。

1.嵌入式處理器

嵌入式處理器是各嵌入式系統的核心部件，其功耗、體積、成本、可靠性、速度、處理能力、電磁兼容性等方面均受到應用要求的制約，嵌入式處理器包含以下部分：

處理器內核;

地址總線;

數據總線;

控制總線;

處理器本身的輔助支持電路，如時鐘、復位電路等;

片上I/O接口電路。

嵌入式處理器可以分為3類：嵌入式微處理器、嵌入式微控制器和嵌入式DSP(Digital Signal Processor)。

嵌入式微處理器就是和通用計算機的微處理器對應的CPU。在應用中，一般是將微處理器裝配在專門設計的電路板上，母板上只保留與嵌入式相關的功能即可，這樣可以滿足嵌入式系統體積小、功耗低的要求。

嵌入式微控制器又稱單片機，它將CPU、存儲器(少量的RAM、ROM，或兩者都有)和其他外設封裝在同一片集成電路里。

嵌入式DSP專門用來對離散時間信號進行極快的處理計算，提高編譯效率和執行速度。DSP正在大量進入數字濾波、FFT、譜分析、圖像處理等領域。

本書所講的嵌入式處理器主要指嵌入式微處理器。(推薦閱讀：如何選擇嵌入式微處理器)

嵌入式微處理器與通用微處理器既有相似之處，也有不少的區別，其比較如下。

相似點有以下兩項。

對外的接口：各類總線及輔助電路接口。

處理功能：相似的指令功能分類。

不同點有以下幾項。

指令系統中指令的個數：嵌入式微處理器的指令個數與通用處理器有很大的區別，嵌入式微處理器的指令系統往往由于成本等原因而有所精簡，比如有些嵌入式處理器無浮點功能等。

指令的形式：嵌入式微處理器一般都使用精簡指令集(RISC)，而通用處理器則使用復雜指令集(CISC)。

處理器的結構設計：嵌入式微處理器與通用處理器在結構設計上有較大的區別，如流水線結構的設計。

處理器的工藝和應用指標：由于嵌入式系統通常應用在特殊的場合，因此，對處理器的工藝及應用指標(如工作的溫度條件等)也有不同的要求。

小知識：

常見的CPU指令集分為CISC和RISC兩種。

CISC(Complex Instruction SetComputer)是“復雜指令集”。自PC機誕生以來，32位以前的處理器都采用CISC指令集方式。這種指令系統的指令不等長，指令的數目非常多，編程和設計處理器時都較為麻煩。但是基于CISC指令架構系統設計的軟件已經非常普遍了，所以包括Intel、AMD在內的眾多廠商至今使用的仍為CISC。

RISC(Reduced InstrucTIon SetCompuTIng)是“精簡指令集”。研究人員在對CISC指令集進行測試時發現，各種指令的使用頻度相當懸殊，其中常使用的是一些比較簡單的指令，它們僅占指令總數的20%，但在程序中出現的頻度卻占80%。RISC正是基于這種思想提出的。采用RISC指令集的微處理器處理能力強，并且采用超標量和超流水線結構，大大增強了并行處理能力。

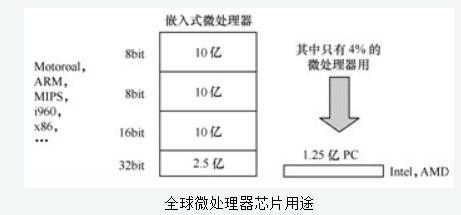

嵌入式微處理器的種類極為豐富，32位的嵌入式微處理器就有10多種。從下圖可以看出，全球僅有4%的計算機處理芯片用于通用計算機中，而更多的則是用于嵌入式系統中。



嵌入式微處理器內核按體系結構分類，可以分為以下幾個系列。

ARM系列：只設計內核的英國公司(在1.3節會有詳細介紹)。

MIPS系列：只設計內核的美國公司。

PowerPC：為IBM公司和Motorola公司共有的內核。

68K/COLDFIRE：Motorola公司獨有內核，有Motorola 68K等。

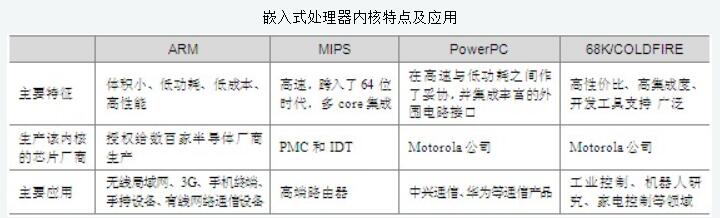

各內核的特點及應用如下表所示。

嵌入式處理器內核特點及應用



2.外圍設備

外圍設備是指嵌入式系統中用于完成存儲、通信、調試、顯示等輔助功能的其他部件。目前常用的嵌入式外圍設備按功能可以分為：存儲設備(如RAM、SRAM、Flash等)、通信設備(如RS-232接口、SPI接口、以太網接口等)和顯示設備(如顯示屏等)。

常見的存儲設備有RAM、SRAM、ROM、Flash等，這些存儲設備在嵌入式系統開發過程中是非常重要的。

(1)RAM、SRAM、DRAM。

根據掉電數據是否丟失，存儲器可以分為RAM(隨機存取存儲器)和ROM(只讀存儲器)，其中RAM的訪問速度比較快，但掉電后數據會丟失，而ROM掉電后數據不會丟失。人們通常所說的內存即指系統中的RAM。

RAM又可分為SRAM(靜態存儲器)和DRAM(動態存儲器)。

SRAM是利用雙穩態觸發器來保存信息的，只要不掉電，信息是不會丟失的。

DRAM是利用MOS(金屬氧化物半導體)電容存儲電荷來儲存信息的，因此必須通過不停地給電容充電來維持信息。DRAM的成本、集成度、功耗等明顯優于SRAM。

通常人們所說的SDRAM是DRAM的一種，它是同步動態存儲器，利用單一的系統時鐘同步所有的地址數據和控制信號。使用SDRAM不但能提高系統表現，還能簡化設計、提供高速的數據傳輸，在嵌入式系統中經常使用。

(2)ROM、Flash。

Flash是一種非易失閃存技術，由于它具有和ROM一樣掉電數據不會丟失的特性。Flash主要分為NOR Flash和NAND Flash兩種。

NOR Flash的特點是在芯片內執行(Execute In Place)，這樣應用程序可以直接在Flash內運行，不必再把代碼讀到系統RAM中。

NAND Flash能提供極高的單元密度，可以達到高存儲密度，NAND讀和寫操作采用512字節的塊，單元尺寸幾乎是NOR器件的一半，同時由于生產過程很簡單，大大降低了生產的成本。NAND Flash中每個塊的大擦寫次數是100萬次，是NOR Flash的10倍，這些都使得NAND Flash越來越受到人們的喜愛。

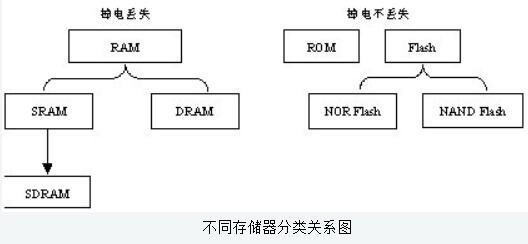

它們之間的關系如下圖所示。
