蜂鳴器驅動電路選擇方法及原理
時間：2018-04-28 來源：未知
在說蜂鳴器驅動電路前，我們首先需要了解一下蜂鳴器的分類。
按照發聲原理的不同可以把蜂鳴器分為電磁式蜂鳴器和壓電式蜂鳴器。
按照驅動方式不同又可分為有源蜂鳴器(內含驅動線路)和無源蜂鳴器(外部驅動)。
壓電式蜂鳴器使用的是壓電材料的壓電效應來發聲的。壓電材料的特性為當受到外力導致其變形時，會產生電荷，同樣的，當給壓電材料通電時，也會使其變形。當壓電材料按照一定的頻率變形，配合特殊的共振腔設計，即可發出聲音。
電磁式風蜂鳴器使用的是電磁感應現象，為音圈接入交變電流后形成的電磁鐵與永磁鐵相吸或相斥而推動振膜發聲。
不論是電磁蜂鳴器還是壓電式蜂鳴器都包含有源蜂鳴器和無源蜂鳴器。有源和無源這里的“源”不是指電源，而是指震蕩源。也就是說，有源蜂鳴器內部帶震蕩源，所以只要一通電就會叫。而無源內部不帶震蕩源，所以如果用直流信號無法令其鳴叫。必須用2K~5K的方波去驅動它。有源蜂鳴器往往比無源的貴，就是因為里面多個震蕩電路。
由于壓電式蜂鳴器和電磁式蜂鳴器的原理不同，所以它們的驅動電路也是不一樣的。

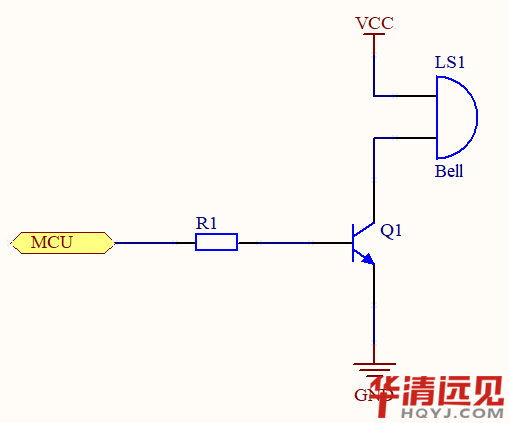

對于壓電式蜂鳴器，由于其原理是利用壓電材料的壓電效應來發聲的，所以其只要通直流(有源蜂鳴器)或者一定頻率的交流(無源蜂鳴器)即可發聲，原理圖如下圖圖一所示：
圖一
MCU通過控制三極管的通斷來給蜂鳴器供電。如果是有源蜂鳴器，使三極管導通即可讓蜂鳴器鳴叫;如果是無源蜂鳴器，需要MCU控制三極管按照一定頻率通斷即可使蜂鳴器鳴叫。

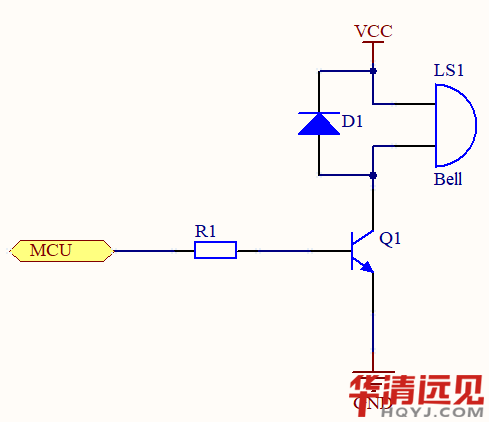

對于電磁式蜂鳴器，由于使用的是電磁感應原理，蜂鳴器相當于一個電感器件。如果是電磁式無源蜂鳴器，當三極管由導通變為關斷狀態時，蜂鳴器會產生感應電動勢，對電子元器件產生沖擊，嚴重可能損壞電子元器件，所以需要在蜂鳴器上并聯一個反向二極管，進行續流(給感應電動勢一個釋放路徑)，減弱對電子元器件的損害，特別是對于無源的電磁式蜂鳴器。所以原理圖如圖二所示：
圖二
對于有源的電磁式蜂鳴器，因為不需要頻繁的開啟關斷三極管，所以影響不大，既可以使用圖一驅動電路，也可以使用圖二驅動電路。
由于蜂鳴器是流控器件，所以需要使用三極管來作為開關管控制通斷。使用NPN三極管或PNP三極管均可，不同的類型三極管，只是控制其通斷的高低電平不同而已。
總的來說蜂鳴器的驅動電路還是比較簡單的，只需依照不同的蜂鳴器原理來選擇不同的驅動電路即可。
