一文弄懂RS-485串口標準
時間：2024-09-23 來源：華清遠見
RS-485串口標準是一種廣泛應用的串行通信接口標準，特別適用于工業控制環境。以下是關于RS-485串口標準的詳細解析：
一、標準概述
1.發布時間：RS-485標準最初由美國電子工業協會（Electronic Industries Association, EIA）于1983年發布，后經通訊工業協會（TIA）修訂，命名為TIA/EIA-485-A。
2.定義：RS-485定義了電氣設備點對點通信的電氣接口和物理層，是一種工業規范。
二、技術特點

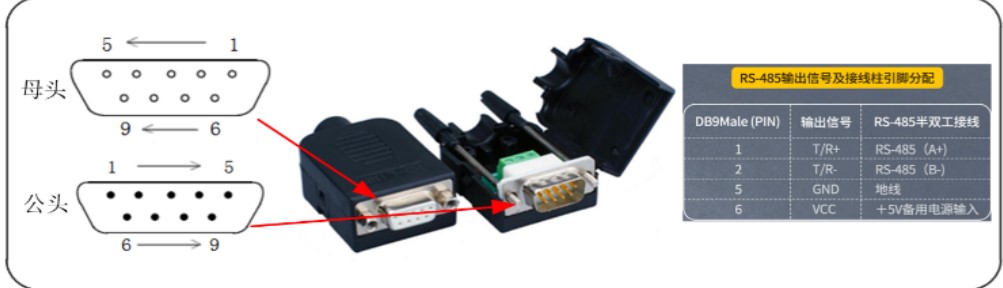

1.差分傳輸：
RS-485采用差分信號傳輸方式，也稱作平衡傳輸。它使用一對雙絞線進行數據傳輸，其中一線定義為A，另一線定義為B。通過A、B兩線之間的電壓差來表示邏輯0和邏輯邏輯1。
邏輯1：A、B之間的電壓差在+2V～+6V之間。
邏輯0：A、B之間的電壓差在-2V～-6V之間。
2.多節點支持：
RS-485支持多節點通信，一般最大支持32個節點。無論是二線制還是四線制連接，總線上都可以連接多個設備。
3.長距離傳輸：
RS-485的最大傳輸距離可達1200米（在特定條件下），適合長距離通信需求。
4.強抗干擾能力：
由于采用差分信號傳輸，RS-485接口具有較強的抗干擾能力，能夠在電噪聲環境中穩定工作。
5.電氣規定：
RS-485的電氣規定與RS-422相仿，如都需要在傳輸線上接終接電阻等。但RS-485的共模輸出電壓范圍在-7V至+12V之間，而RS-422在-7V至+7V之間。
三、應用場景
1.工業自動化：RS-485因硬件設計簡單、控制方便、成本低廉等優點，廣泛應用于工廠自動化領域。
2.運動控制：RS-485是旋轉編碼器和其他運動控制設備廣泛實施的接口。
3.長距離通信：在需要長距離通信的場合，如劇院、體育館等分布式設備控制系統中，RS-485接口也發揮著重要作用。
四、其他注意事項
1.終端電阻：在RS-485網絡中，通常需要在傳輸總線的兩端接入終端電阻，以消除信號反射和提高信號質量。但在短距離傳輸時（一般小于300米），可以不需終端電阻。
2.驅動器與接收器：在RS-485網絡中，每個設備都需要配備差分RS-485收發器，以實現信號的發送和接收。
綜上所述，RS-485串口標準以其差分傳輸、多節點支持、長距離傳輸和強抗干擾能力等特點，在工業控制、運動控制等領域得到了廣泛應用。
