工程師總結的六大CAN總線錯誤幀原因
時間：2024-09-02 來源：華清遠見

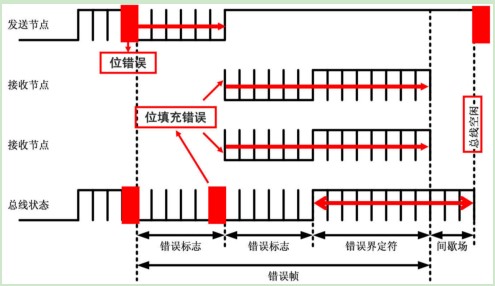

CAN總線（Controller Area Network）作為一種廣泛應用于汽車電子、工業自動化、醫療設備等領域的通信協議，以其高效、可靠的通信能力著稱。然而，盡管CAN總線的可靠性很高，在實際應用中，錯誤幀仍然可能發生。本文將探討工程師們總結的六大CAN錯誤幀原因，幫助您在實際開發和調試過程中更好地理解和解決這些問題。
1. 物理層問題

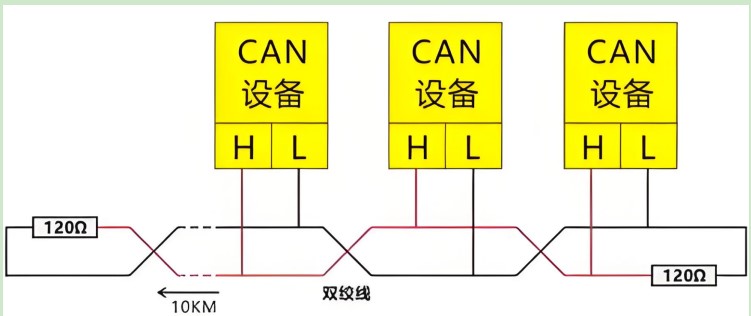

1.1 接線問題
CAN總線的物理層通常由兩根信號線（CAN_H和CAN_L）構成。這兩條線要求具有一定的差分阻抗（通常為120歐姆），并且在兩端各接一個終端電阻。如果接線不當，例如終端電阻未正確接入、接線過長或信號線之間的距離不對等，都會導致信號反射和損耗，進而引發錯誤幀。
1.2 接地不良
CAN節點之間接地不良會導致電平差異，使得差分信號失真，進而影響通信的穩定性。特別是在工業環境中，長距離或多節點通信中，接地問題尤為重要。接地不良引起的噪聲可能會干擾CAN總線的正常通信，導致錯誤幀的產生。
2.波特率配置錯誤
不同節點之間的CAN波特率需要完全一致，否則將導致無法同步。這通常會引發一系列問題，包括錯誤幀的產生。在調試或維護中，必須確保所有節點的波特率配置相同。如果在系統升級或維護中誤設了不同的波特率，可能會導致通信中斷，并且難以快速發現問題的根源。
3. 硬件故障
3.1 芯片故障
CAN控制器芯片或驅動電路的故障也可能引發錯誤幀。例如，芯片內部的差分信號放大器損壞可能會導致信號傳輸不穩定。雖然芯片故障相對少見，但在一些極端的工作環境中，長時間的高溫或過電壓可能會導致芯片逐漸失效。
3.2 節點故障
CAN總線是一個多節點系統，如果其中一個節點硬件發生故障，比如總線短路、開路或驅動電流過高，都會影響整個網絡的通信，產生大量錯誤幀。這種情況在多節點系統中尤為常見，需要對節點進行逐一排查。
4. 電磁干擾（EMI）
電磁干擾是CAN總線常見的問題之一。特別是在工業環境中，強電磁場或高頻開關電路會對CAN總線產生干擾，導致信號畸變或丟失，最終引發錯誤幀。為了減少EMI的影響，可以采取屏蔽電纜、優化接地和濾波等措施。
5. 協議棧錯誤

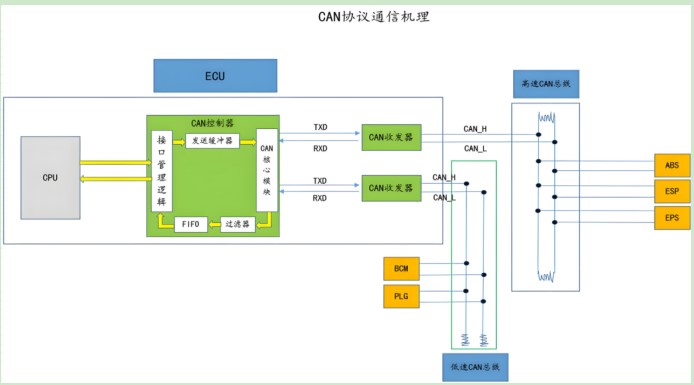

軟件層面的錯誤同樣會導致CAN錯誤幀的產生。例如，在編寫CAN通信協議棧時，如果對CAN控制器的配置不當，如過濾器設置錯誤、通信模式（正常模式、只監聽模式）選擇錯誤等，都會引發通信故障，進而產生錯誤幀。調試過程中，工程師需要對協議棧進行全面檢查，確保配置無誤。

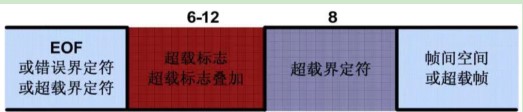

6. 超載幀（Overload Frame）
當CAN控制器無法處理接收到的幀時，它會發送一個超載幀（Overload Frame）以通知其他節點暫時停止發送數據。超載幀過多可能會影響總線的實時性，進而導致數據丟失或錯誤幀的出現。這種情況多發生在總線負載過高或控制器處理能力不足的情況下。
總結
CAN總線錯誤幀的產生原因多種多樣，涵蓋了從物理層、硬件到軟件的各個方面。在調試和開發過程中，工程師需要全面考慮這些因素，才能有效地排查和解決問題。通過合理的設計、嚴格的測試以及細致的調試，可以最大限度地減少錯誤幀的產生，確保CAN總線的穩定性和可靠性。
