近計劃針對我們華清遠見的教學開發一套PXA270系統，我把我的一些軟、硬件開發過程記錄下來和大家一起分享、討論。有好的建議大家一定要及時交流，lht@farsight.com.cn。上一篇我寫了“PXA270嵌入式系統設計一：電源管理部分”，今天接著寫一下關于時鐘及復位部分的內容，歡迎指正~~

一、時鐘部分

任何一款處理器都需要至少一個時鐘源。在處理器的內部會有相應的時鐘管理單元來為cpu及各個功能控制單元提供合適的時鐘。

PXA270處理器的需要兩個外部振蕩器，1個13M和1個32.768K。它們各自的作用：

• 13M的時鐘主要用于產生系統各個PLL的參考時鐘，也可以為部分低速控制器提供時鐘；
• 32.768K的時鐘主要用于為RTC控制器提供實時時鐘源，也可以為部分低速控制器提供時鐘。

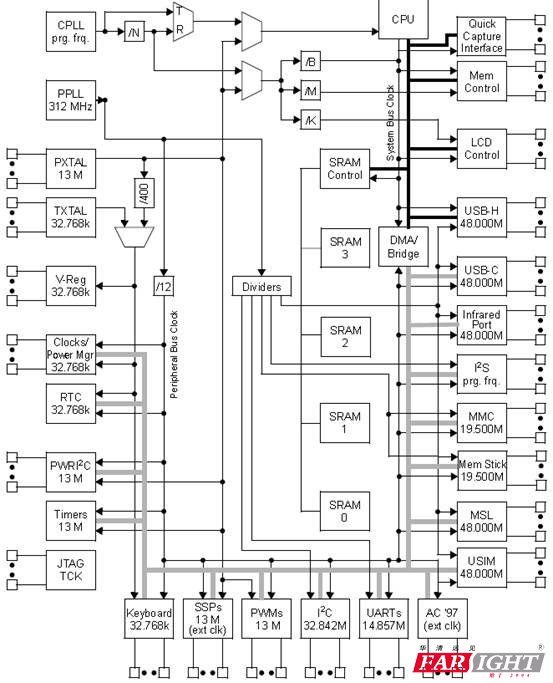

PXA270處理器內部有兩個PLL單元，一個是外圍PLL，另一個是核心PLL

• 外圍PLL使能后產生固定的312M時鐘，用于為高速控制器提供時鐘源；
• 核心PLL可以產生26—624M時鐘，用于cpu、內存控制器、系統總線、及LCD控制器。

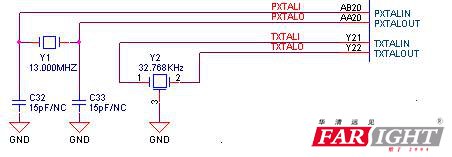

時鐘部分的電路原理圖：

二、復位部分

PXA270提供了5種復位方式：

• 上電復位：當VCC_BATT管腳第一次上電時產生，是一種完全復位。
• 硬件復位：也是種完全復位，當nRESET管腳置位時產生。
• 看門狗復位：看門狗控制器觸發，是一種部分復位，詳見PXA270芯片手冊。
• GPIO復位：是硬件復位的一種形式，可以由外部信號觸發。也是一種完全復位。
• 睡眠退出復位：復位那些在睡眠和深度睡眠時斷電的模塊。

系統中和復位相關的電路原理圖。

• 上電復位

• 硬件復位

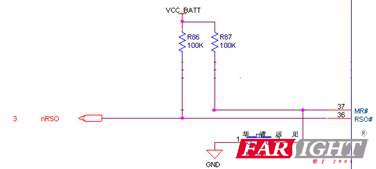

下圖是max1586C和系統復位電路相關的接線

K1為復位按鍵，通過max1586C的復位管理電路輸出nRSO信號。如果系統沒有類似max1586C的復位管理電路的話，可以用一片類似max811的復位芯片來完成，也可以用阻容及一些邏輯電路的方式來完成復位。

注意：max1586C的MR腳復位會復位max1586C的V3輸出到1.3V，對其它電壓輸出沒有影響。

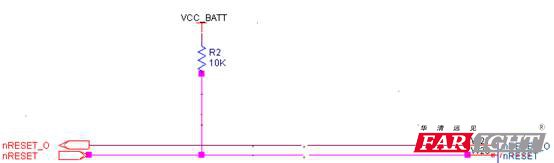

下圖是復位信號和PXA270的nRESET的接線。

當nRESET置位或看門狗控制器復位時，nRESET_O都可以置位�？梢杂闷鋪硗瓿善渌�外圍芯片的復位。

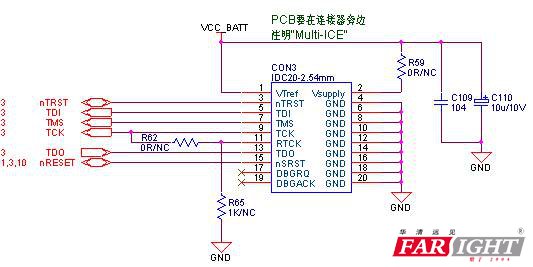

下圖是JTAG電路，其復位信號要和系統的nRESET連接。

時鐘復位部分大致就這么多了。
